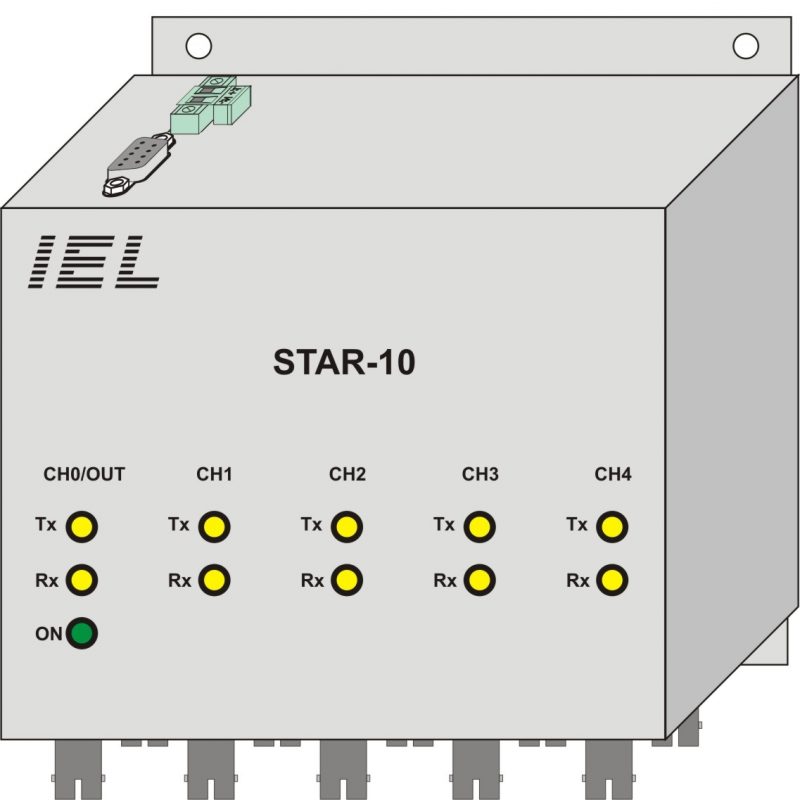

Zvjezdasta spojka STAR-10 omogućuje zvjezdasto povezivanje distribuirane opreme optičkom komunikacijom na centralnu jedinicu. Ovisno o položaju preklopke S2 zvjezdasta spojka STAR-10 može raditi u dva moda rada. Prvi mod preusmjerava podatke sa pet optičkih ulaza na jednu RS485/ RS232C komunikacijsku liniju. Drugi mod preusmjerava podatke sa četiri optička kanala CH1-CH4 na kanal CH0. Uvjet je da svaka tzv.”slave” jedinica ima različitu adresu. Ukoliko se želi koristiti više od pet optičkih ulaza potrebno je povezati više (do 32 kom.) STAR-10 na jednu RS485 liniju. Na taj način dobiva se distribuirana zvjezdasta spojka sa više ulaza. Zvjezdasta spojka je predviđena za upotrebu u energetskim i industrijskim postrojenjima, kao i u drugim objektima gdje omogućuje brz prijenos informacija neosjetljiv na smetnje.
- prijenos i konverzija neovisna o protokolu komunikacije
- moguće kaskadiranje zvjezdastih spojki (do 32 kom)
- izbor brzine prijenosa od 9,6 kBd do 1,5Mbd pomoću DIP-preklopke S1 za RS485
- optička signalizacija spoja i rada optičkih linija
- udaljenost prijenosa do 1500m uz multimodni 62,5/125mm optički kabel (G.F.O.) ili 60m uz multimodni 980/1000mm optički kabel (P.F.O.)
- izbor napona napajanja spojke u širokom opsegu
- male dimenzije, montaža na zid
