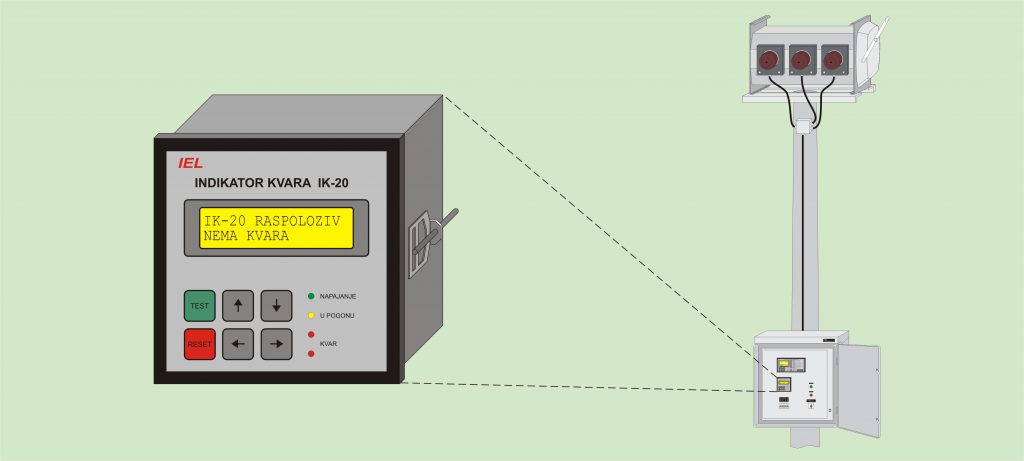

Indikatori kvara IK-20 sa Kombi senzorima KSNS-50 koriste se za detekciju i indikaciju dozemnog i kratkog spoja u izoliranim SN nadzemnim mrežama. Kao detektori kvara koriste se nekonvencionalni strujni i naponski senzori tj. kombi senzori. Kombi senzori se montiraju na izolatore rastavne sklopke. Strujni senzor je Rogovski svitak, a naponski senzor je kapacitivnog tipa povezan sa predpojačalom koji se nalazi u Indikatoru kvara IK-20. Detekcija kratkih spojeva temelji se na mjerenju struja pomoću strujnih senzora a detekcija usmjerenog dozemnog spoja određuje se tranzijentnom analizom preostale struje i napona.
Prilikom pojave kvara senzori i indikator kvara detektiraju, indiciraju i registriraju kvar prije nego što zaštita dalekovoda isključi dalekovod u kvaru. Indikator kvara IK-20 indicira vrstu kvara i smjer kvara lokalno na LCD i LED pokazivaču te informacije daljinski šalje pomoću GSM/GPRS modula, radio modema ili npr. Daljinskog terminala DT-20RN u centar vođenja. Na osnovi ovih informacija i SCADA sustava u centru je vrlo jednostavno odrediti mjesto kvara, izolirati kvarno mjesto, uspostaviti novu strukturu napajanja te organizirati brzi popravak. Ukoliko nema komunikacijske opreme moguće je signalnom lampom SL-50 (smještena na stupu) signalizirati kvar lokalno. Parametrizacija uređaja (definiranje struja dozemnog i kratkog spoja, način i vrijeme reseta, vrijeme prorade indikatora itd.) izvodi se vrlo jednostavno pomoću LCD pokazivača i tipkovnice.
[showhide type=”opis” more_text=”Prikaži više” less_text=”Sakrij prikaži više”]
- detekcija dozemnog (Io) i kratkog spoja (I») u izoliranoj SN nadzemnoj mreži
- indikacija vrste kvara (Io ili I») i smjera kvara na LCD pokazivaču, LED elementima, relejnim izlazima
- nekonvencionalni kombi strujno naponski senzori
- vrlo jednostavna parametrizacija pomoću LCD pokazivača i tipkovnice prema potrebi i na terenu
- vrlo male dimenzije, velika ušteda u prostoru, ožičenju i ispitivanju
- kombinacija sustava za indikaciju kvara SIK u stanicama sa daljinskim vođenjem sa SCADA sustavom za vizualizaciju stanja mreže u centru omogućuju ekonomično rješenje brze detekcije mjesta kvara u složenoj mreži te povećanu raspoloživost mreže
