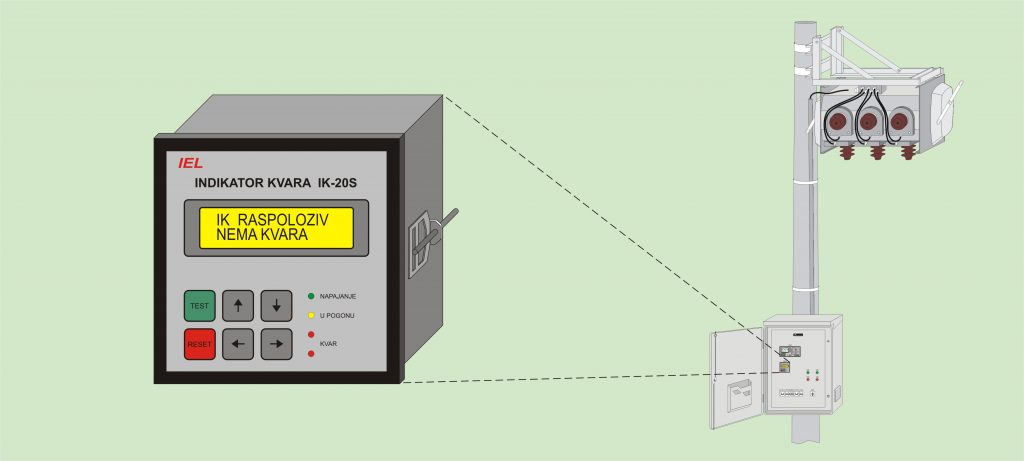

Indikatori kvara IK-20S sa Naponskim senzorima NS-20 i Strujnim senzorima SS-30 koriste se za detekciju i indikaciju dozemnog i kratkog spoja u uzemljenim i izoliranim SN nadzemnim mrežama (jednostruke i dvostruke rastavne sklopke). Kao detektori kvara koriste se nekonvencionalni naponski senzori i nekonvencionalni strujni senzori. Naponski senzori NS-20 su kapacitivnog tipa i distribuirani su u izolatorima rastavne sklopke i Indikatoru kvara. Strujni senzori SS-30 su induktivnog tipa i montiraju se na izolatore rastavne sklopke. Senzori su povezani sa predpojačalom koji se nalazi u Indikatoru kvara IK-20S.
Za uzemljene mreže detekcija kratkih spojeva temelji se na mjerenju struja pomoću strujnih senzora a detekcija dozemnog spoja vektorskom sumom struja. Za neuzemljene mreže detekcija kratkih spojeva temelji se na mjerenju struja a detekcija usmjerenog dozemnog spoja određuje se tranzijentnom analizom preostale struje i napona. Prilikom pojave kvara senzori i indikator kvara detektiraju, indiciraju i registriraju kvar prije nego što zaštita dalekovoda isključi dalekovod u kvaru. Indikator kvara IK-20S indicira vrstu kvara i smjer kvara lokalno na LCD i LED pokazivaču te informacije daljinski šalje pomoću GSM/GPRS modula, radio modema ili npr. Daljinskog terminala DT-20RN u centar vođenja. Na osnovi ovih informacija i SCADA sustava u centru je vrlo jednostavno odrediti mjesto kvara, izolirati kvarno mjesto, uspostaviti novu strukturu napajanja te organizirati brzi popravak. Mjerenjem struja i napona te komunikacijskom vezom između UST-10Gc i IK-20S moguća je realizacija funkcija automatskog sekcioniranja mreže, odnosno selektivne izolacije kvara u beznaponskoj pauzi. Parametrizacija uređaja (definiranje struja dozemnog i kratkog spoja, način i vrijeme reseta, vrijeme prorade indikatora itd.) izvodi se vrlo jednostavno pomoću LCD pokazivača i tipkovnice ili pomoću prijenosnog računala.
[showhide type=”opis” more_text=”Prikaži više” less_text=”Sakrij prikaži više”]
- detekcija dozemnog (Io) i kratkog spoja (I») u izoliranoj ili uzemljenoj SN nadzemnoj mreži
- nekonvencionalni Naponski senzori NS-20, Strujni senzori SS-30 i IK-20S indiciraju vrste kvara (Io ili I») i smjer kvara na LCD pokazivaču, LED elementima i relejnim izlazima
- UST-10Gc i IK-20S automatski sekcioniraju mrežu i selektivno izoliraju kvar
- vrlo jednostavna parametrizacija pomoću LCD pokazivača i tipkovnice ili prijenosnog računala
- kombinacija Sustava za indikaciju kvara SIK-30 za nadzemne vodove i Daljinskih terminala DT-20RN za rastavne naprave sa SCADA sustavom u Centru vođenja omogućuju efikasno rješenje brze detekcije mjesta kvara i rekonfiguracije mreže u složenoj nadzemnoj mreži te povećanu raspoloživost mreže
