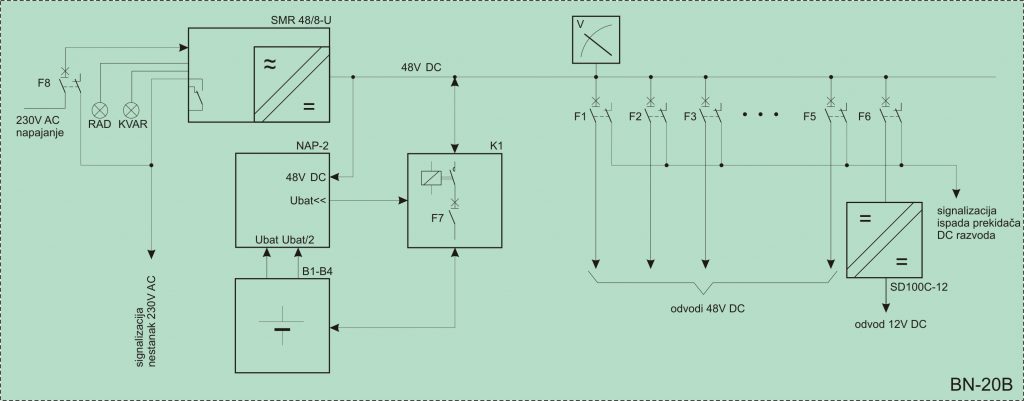

Sustav napajanja BN-20 osigurava besprekidno napajanje 48V DC za Daljinski terminal DT-10TS i sklopne aparate. Smješta se u ormarić dimenzija 600x600x350 mm. BN-20 se sastoji od ispravljača/punjača i VF pretvornika napona, Jedinice napajanja NAP-2, akumulatorskih baterija i automatskih prekidača u odvodima.

U normalnom radu VF pretvornik napaja sklopne aparate, Daljinski terminal DT-10TS i puni baterije iz vanjskog izvora 230V AC. U slučaju ispada napona 230V AC, napajanje je osigurano iz baterija.

Jedinica NAP-2 služi za podnaponsku zaštitu akumulatorskih baterija od predubokog pražnjenja. NAP-2 ne dozvoljava pražnjenje baterije ispod sigurnosnog nivoa (u skladu sa karakteristikama baterije) te isključuje bateriju preko sklopnika K1 kod dosega tog nivoa. Kod ponovnog uključenja napajanja 230V AC, NAP-2 uključuje ponovno punjenje baterije.

U DC razvodu se nalaze automatski prekidači (6-10 kom) za zaštitu pojedinih odvoda, sa pomoćnim kontaktima za daljinsku signalizaciju.
