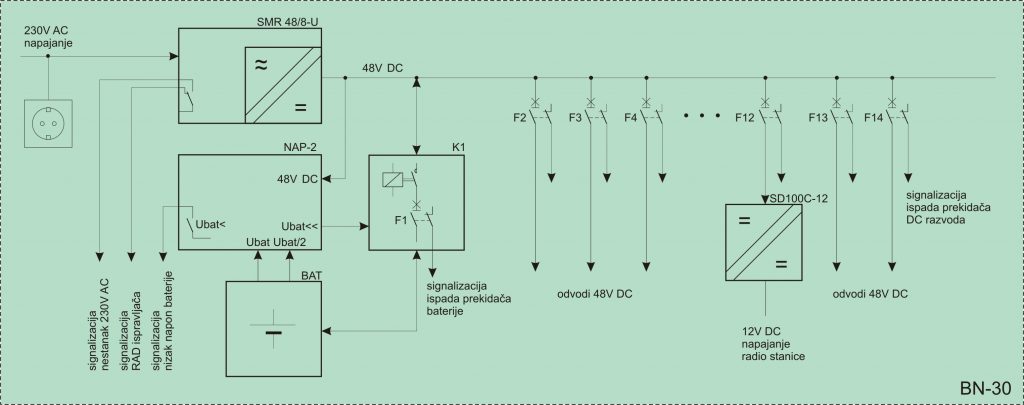

Sustav napajanja BN-30 osigurava besprekidno napajanje za Daljinski terminal DT-10TS i smješta se u ormar Daljinskog terminala. BN-30 se sastoji od ispravljača/punjača i VF pretvornika napona SMR-48/8-U, Jedinice napajanja NAP-2, akumulatorske baterije i automatskih prekidača u odvodima. U normalnom radu VF pretvornik SMR-48/8-U napaja Daljinski terminal DT-10TS i puni baterije iz vanjskog izvora 230V AC. U slučaju ispada napona 230V AC, napajanje Daljinskog terminala je osigurano iz baterija.

Jedinica NAP-2 služi za podnaponsku zaštitu akumulatorskih baterija od predubokog pražnjenja. NAP-2 ne dozvoljava pražnjenje baterije ispod sigurnosnog nivoa (u skladu sa karakteristikama baterije) te isključuje bateriju preko sklopnika K1 kod dosega tog nivoa. Kod ponovnog uključenja napajanja 230V AC, NAP-2 uključuje ponovno punjenje baterije.

U DC razvodu se nalaze automatski prekidači (13kom) za zaštitu pojedinih odvoda, sa pomoćnim kontaktima za daljinsku signalizaciju.

Napajanje radio stanice naponom od 12V DC osigurano je iz posebnog DC/DC pretvarača.
