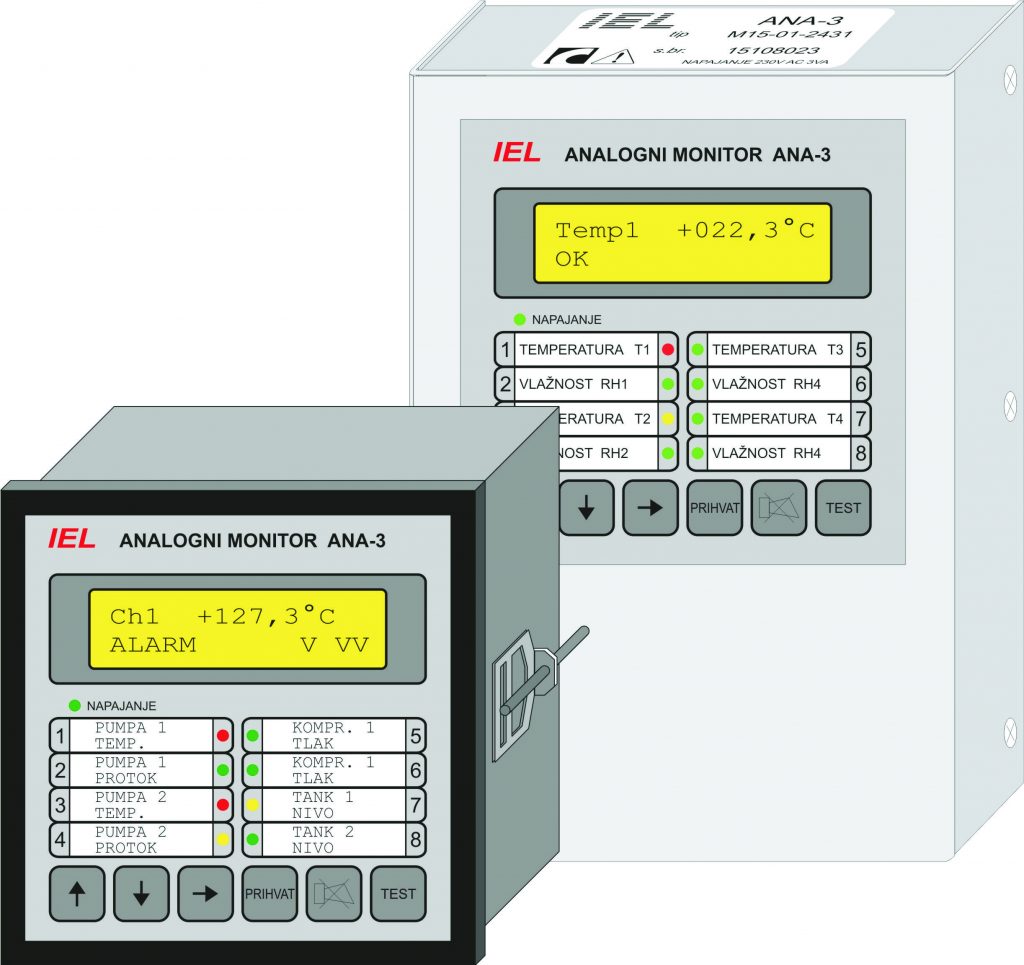

Analogni monitor se koristi u svim postrojenjima gdje se žele kontinuirano mjeriti i nadzirati alarmna stanja mjerenih veličina. Osim analognih veličina moguće je nadzirati i alarmna stanja digitalnih veličina. Na monitor se mogu direktno priključiti mjerni davači sa strujnim izlazom 0(4)-20mA ili naponskim izlazom 0-10V kao i davači otporničkog tipa npr. Pt-100 za koje nisu potrebni dodatni mjerni pretvornici te senzori vlage i temperature STH-3. Analogni monitor može se ugraditi u panel.
Primjena mikroprocesorske tehnologije osigurava ispunjenje najstrožih zahtjeva u pogledu točnosti, pouzdanosti i raspoloživosti pri upotrebi analognih monitora u procesnim ili energetskim postrojenjima.
[showhide type=”opis” more_text=”Prikaži više” less_text=”Sakrij prikaži više”]
- mikroprocesorska obrada do osam mjerenih signala
- mjereni signali mogu biti analogni i/ili digitalni
- četiri alarmne granice po mjerenom kanalu
- visoka točnost mjerenja
- direktan priključak davača bez mjernih pretvornika (za davače otpora, npr Pt-100)
- direktni priključak senzora vlage i temperature STH
- alfanumerički LCD pokazivač (2×16 karaktera) za komunikaciju korisnik-proces (prikaz mjerene vrijednosti, alarmiranje, parametrizaciju, itd)
- automatski ili ručni izbor mjernog mjesta koje se prikazuje
- jednostavno postavljanje parametara i alarmnih granica sa prednje ploče pomoću LCD pokazivača i tipkovnice
- obrada alarma u skladu sa DIN 19235 ili ISA alarmnim sekvencama
- memoriranje zadnjih dvadeset alarma sa vremenskom oznakom nastajanja (opcija)
- osim osnovnih funkcija mjerenja i alarmiranja monitor može pratiti srednje vrijednosti više mjerenih mjesta,
- odstupanje pojedinih mjesta od srednje vrijednosti kao i gradijent (opcija)
- sat realnog vremena (opcija)
- samotestiranje, lokalna i daljinska signalizacija raspoloživosti monitora
- ugradnja na panel prema standardu DIN43700 za ugradbene instrumente ili ugradnja na zid
- jednostavan priključak upotrebom utične stezaljke
- mogućnost komunikacije RS485, optičke ili ETHERNET sa nadređenim sustavom
