Obnovljivi izvori

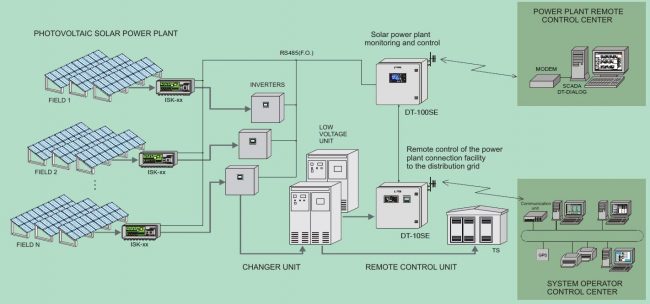

Brzi razvoj fotonaponskih solarnih elektrana kao rezultat sve većih zahtjeva za korištenjem obnovljivih izvora energije postavio je dodatne zahtjeve na učinkovitost opreme vođenja solarnih elektrana. Daljinski terminal DT-100SE dio je asortimana daljinskih terminala serije DT namjenski razvijen za potrebe daljinskog i lokalnog mjerenja, zaštite, nadzora i upravljanja fotonaponske solarne elektrane. Daljinski terminal DT-100SE je multiprocesorski distribuiran sustav. Osnovni element je Info terminal IT-1 koji predstavlja komunikacijski i vizualni centar elektrane. Info terminal IT-1 komunicira sa svim podsustavima elektrane tj. fotonaponskim kolektorima, invertorima, meteo i procesnim senzorima, energetskom mrežom.

Na lokalnom grafičkom LCD pokazivaču monitor vizualizira stanje svakog od podsustava kao i stanje cijele elektrane. Na LED elementima lokalno alarmira i signalizira najznačajnija stanja elektrane. Budući da IT-1 posjeduje niz komunikacija (GSM/GPRS, RS485, F.O., Ethernet, radio modem) vrlo je jednostavno izabrati neku od njih za komunikaciju prema nadređenom centru vođenja u kojem se nalazi SCADA sustav elektrane SOLARVIZ. Bez obzira gdje se nalazili daljinski pristup mjerenim podacima elektrane moguć je i preko Interneta tj. Web preglednika. Jedinica napajanja osigurava besprekidno napajanje daljinskog terminala i u slučaju nestanka glavnog napajanja.

  • multiprocesorski distribuirani sustav
  • osnovni element sustava je Info terminal IT-1, a predstavlja komunikacijski i vizualni centar elektrane
  • vrlo učinkovito korištenje svih resursa pojedinih distribuiranih podsustava preko standardnih komunikacijskih veza inteligentnih elektroničkih jedinica ili digitalnih ulaza/izlaza
  • vrlo jednostavno kabliranje i povezivanje cijelog sustava elektrane
  • vrlo brza detekcija i otklanjanje pogrešaka pri puštanju sustava u pogon
  • veliki izbor komunikacija sa nadređenim centrom vođenja (GSM/GPRS, radio modem, F.O.)
  • standardni protokoli komunikacije MODBUS RTU (TCP), Ethernet, IEC 60870-5-101(104)
  • daljinski nadzor elektrane iz centra vođenja SCADA sustavom SOLARVIZ
  • daljinski pristup mjerenim podacima elektrane i preko Interneta tj. Web preglednika
  • lokalna vizualizacija stanja elektrane na grafičkom LCD pokazivaču, alarmiranje na LED elementima
  • nadzor priključka elektrane na energetsku mrežu preko Daljinskog terminala DT-10SE
