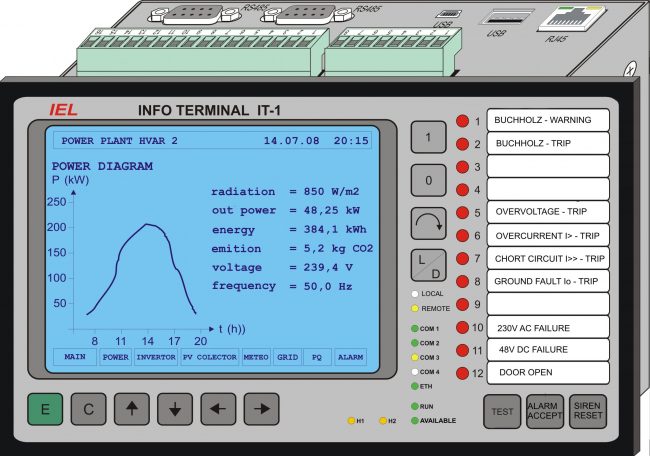

Info terminal fotonaponske solarne elektrane IT-1 je multiprocesorski uređaj namijenjen za nadzor, upravljanje, registraciju i vizualizaciju stanja solarne elektrane. IT-1 je komunikacijski i vizualni centar solarne elektrane. Prema solarnoj elektrani komunikacijski ili preko digitalnih i analognih ulaza/izlaza povezan je sa pojedinim podsustavima npr. sa fotonaponskim kolektorima preko Inteligentnih spojnih kutija ISK-xx, sa invertorima preko Invertorskih kontrolera, sa meteorološkim i procesnim senzorima preko Meteo monitora (MM-100), sa energetskom mrežom (priključkom elektrane) preko Daljinskog terminala DT-10SE. Na grafičkom LCD pokazivaču dinamički se prikazuje stanje svakog od podsustava kao i cijele elektrane. Kao multifunkcionalni uređaj omogućuje osim lokalne i daljinske vizualizacije i registraciju stanja sustava.
Za komunikaciju s centrom vođenja na raspolaganju je niz komunikacijskih veza npr. GSM/GPRS, Radio modem, RS485, F.O., Ethernet, Web portal itd. U skladu sa raspoloživim komunikacijskim putevima daljinsko vođenja sa centrom vođenja elektrane realizira se preko Daljinskog terminala DT-100SE u kojem se nalazi i izvor besprekidnog napajanja.
[showhide type=”opis” more_text=”Prikaži više” less_text=”Sakrij prikaži više”]
- komunikacijski i vizualni centar solarne elektrane
- nadzor i vizualizacija stanja fotonaponskih solarnih kolektora preko digitalnih ulaza i/ili komunikacije sa Inteligentnim spojnim kutijama IKS-xx
- nadzor, upravljanje i vizualizacija stanja invertora preko digitalnih ulaza i/ili komunikacije sa Invertorskim kontrolerima
- nadzor i vizualizacija stanja meteoroloških uvjeta preko komunikacije sa Meteo monitorom MM-100
- nadzor i vizualizacija stanja priključka na energetsku mreže preko Daljinskog terminala DT-10SE ili digitalnih ulaza
- daljinski nadzor elektrane iz centra vođenja elektrane moguć preko Daljinskog terminala DT-100SE
- grafički LCD pokazivač za lokalnu vizualizaciju stanja pojedinih podsustava i cijele elektrane
- alarmiranje stanja elektrane na 12 LED elemenata
- registracija stanja sustava elektrane na SD memoriju
- protokoli komunikacija MODBUS, ETHERNET, IEC 60870-5-101(104)
- male dimenzije kućišta za montažu u panel (DT-100SE)
- 16 digitalnih ulaza, 8 digitalnih izlaza, 8 analognih procesnih ulaza (opcija)
