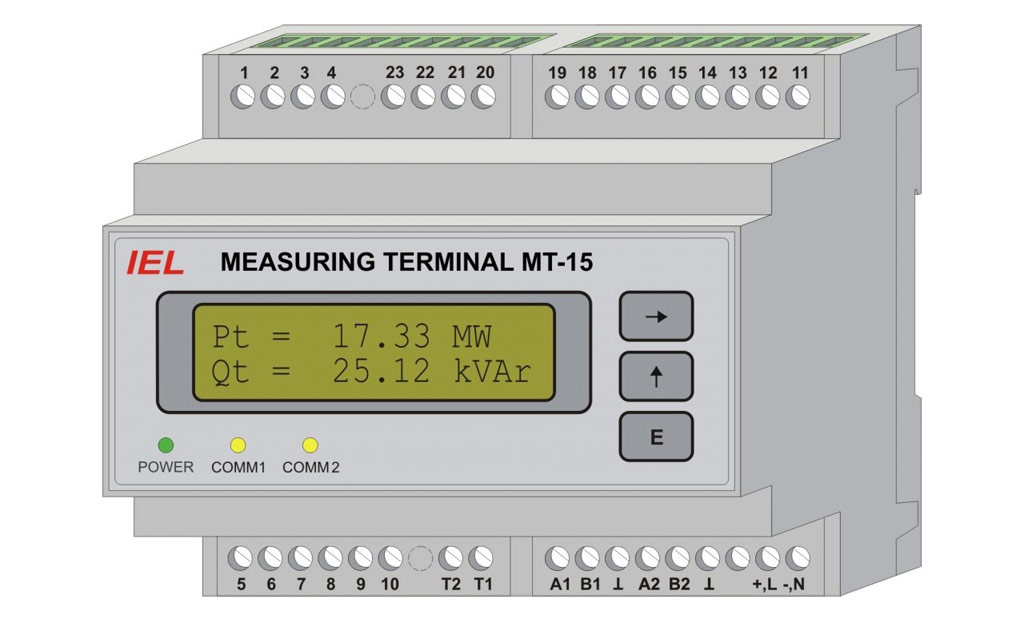

Mjerni terminal MT-15​

Mjerenja

Mjerni terminal MT-15 namijenjen je za mjerenje, nadzor, upravljanje i analizu energetskih veličina u NN i SN postrojenjima, distribucijskim i industrijskim trafostanicama. MT-15 zamjenjuje više od 50 konvecionalnih mjernih instrumenata i mjernih pretvarača. Osim mjerenja energetskih veličina Mjerni terminal omogućuje i analizu izobličenja napona i struja, mjerenje THD, mjerenje pojedinih harmonika struja i napona. Zbog ugrađene velike memorije (2MB) i sata realnog vremena Mjerni terminal ima mogućnost registracije vršnih, srednjih i minimalnih vrijednosti struja i napona, kao i snage, energije i to dnevne, mjesečne i godišnje registracije sa vremenskom oznakom.
Ukoliko se koriste tri digitalna ulaza za prikupljanje informacija o tarifama (npr. iz MTU prijemnika) ili programski (postavljanjem vremenskih intervala) MT-15 može registrirati ukupnu radnu i jalovu energiju po svakoj od tarifa kao i ukupan iznos energija. Mjerni terminal standardno ima dva relejna izlaza, a opcionalno četiri digitalna ulaza i još dva poluvodička izlaza koji se mogu koristiti kao statusni ulazi ili impulsni odnosno relejni izlazi pri racionalizaciji gospodarenja energijom. Registracija i analiza mjernih veličina izvodi se pomoću programskog paketa MT-Dialog 3. Priključkom uređaja preko optičke, RS485 ili ETHERNET komunikacije na Info terminal ITE-2 svi mjerni i registrirani podaci mogu biti trenutno dostupni (on line).
  • mjerenje pravih efektivnih (true RMS) vrijednosti napona, struja točnosti 0,2%, snage (P, Q, S) točnosti 0,4%
  • mjerenje faktora snage (cos φ), frekvencije, radne i jalove energije u četiri kvadranta i u dva smjera
  • mjerenje srednjih vrijednosti struja, snaga (P, Q, S) u vremenskom intervalu (MD–maksimum demand)
  • mjerenje nesimetrije, THD i harmonika (do 31.) struja i napona
  • registracija vršnih, srednjih i minimalnih vrijednosti struja i napona kao i snaga, energija (dnevne, mjesečne, godišnje) sa vremenskom oznakom
  • registracija radne i jalove energije po tarifama (do tri tarife) i ukupno (opcija)
  • LCD grafički pokazivač sa pozadinskim osvjetljenjem
  • moguća RS485, optička ili Ethernet komunikacija sa nadređenim sustavom
  • protokoli MODBUS RTU, PROFIBUS DP, MODBUS TCP
  • male dimenzije (6TE, DIN 43880), ugradnja na standardnu DIN šinu 35mm
